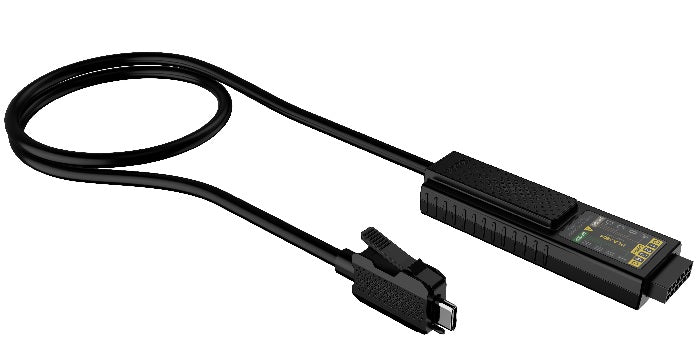

Rigol PLA3204 - Sonde logique active

Le PLA3204 est une sonde logique active 4 canaux haute performance conçue pour interfacer les signaux numériques de votre système à tester avec les oscilloscopes numériques RIGOL des séries MHO/DHO5000 et 2000 via une connexion USB Type-C, permettant ainsi d’exploiter pleinement les fonctionnalités d’analyseur logique.

Il comprend 4 canaux de données et 8 canaux de masse, chacun des canaux de données étant clairement numéroté sur la tête de la sonde pour faciliter leur identification. Pour des connexions flexibles et fiables, le PLA3204 est livré de série avec 4 fils de signal et 2 fils de masse, permettant d’accéder facilement aux signaux de test et à la masse de référence.

• Nombre de canaux d’entrée : 4
• Plage de seuil : ±15 V

• Écart de tension min. : 500 mVpp

• Largeur d’impulsion min. détectable : 5 ns

• Tension d’entrée max. : ±40 Vpp

• Plage dynamique d’entrée max. : ±10 V + seuil

• Impédance d’entrée : 100 kΩ ±1 %

• Capacité d’entrée : environ 11 pF

• Compatibilité : séries MHO5000 et MHO2000
